Компьтеризированная информационно-измерительная система контроля функционального состояния органов желудочно-кишечного тракта



Разработка относится к медицинскому  приборостроению и используется при проведении функциональной диагностики моторно-эвакуаторной деятельности отделов ЖКТ неинвазивным  методом.

Система обеспечивает регистрацию биопотенциалов, функционально-связанных с исследуемой патологией ЖКТ, с конечностей минимум в трех точках с последующим спектральным анализом. При этом обработка сигналов проводится при помощи преобразований Фурье и вейвлет анализа образов патологий. Особенности схемотехнической реализации  и алгоритм первичной регистрации биопотенциалов позволяют минимизировать погрешность, обусловленную кожно-гальваническим эффектом.

Назначение

Система предназначена для использования в отделениях гастроэнтерологии и проктологии, отделениях реанимации и операционных кабинетах, в отделениях, где применяются современные  методы диагностики в процессе лечебных мероприятий, а также при проведении научных исследований, для достоверного диагностирования таких патологии отделов ЖКТ, как язвенная болезнь с определением локализации расположения язвы в желудке или двенадцатиперстной кишке, хронической дуоденальной  непроходимости, холециститов.

Технические характеристики

Диапазон входных сигналов, мВ
Диапазон частот анализируемых сигналов, Гц
Частотный диапазон разложения с дискретностью 0,002, Гц
Продолжительность записи, С
Уровень собственных шумов в полосе частот, мкВ
0,01 … 40
0,002…0,2
0,002…..0,2
500
< 5

Разработка защищена патентом РФ № 2088147 от 27.08.1997 г. на изобретение “Способ регистрации и обработки сигналов биопотенциалов ЖКТ и устройство для его осуществления”.

Автономный регистратор
Вейвлет – образы  результатов анализа

Фрагмент записи первичного энтеросигнала

Иономонитор суточный ИМС – 19

Иономонитор предназначен для оценки состояния пищевода  посредством определения наличия эзофагеального рефлюкса, фиксируемого по изменению кислотности (pH) содержимого пищевода в течение суток, с накоплением данных и последующей передачей их в ПЭВМ для их дальнейшей обработки по методике, предложенной T.R. DeMeester в процессе проведения 24 – часового эзофагеального рН – мониторинга.

Основные преимущества

Иономонитор имеет потенциальный электрод и электрод сравнения, вписанные в конструктив измерительного зонда 2,2 мм. Это позволяет отказаться от применения накожного электрода сравнения  при сохранении требуемой точности измерения.

Иономонитор может быть использован в автономном режиме для измерения пространственного распределения показателя кислотности  (pH) по малой кривизне тела желудка и пищевода в процессе проведения ФГДС – обследования. Иономонитор предназначен для применения в отделениях гастроэнтерологии и хирургии пищевода для диагностики функциональных и морфологических нарушений, возникающих при гастроинтенсинальной рефлюксной болезни, в процессе лечебных мероприятий и научных исследований.

Технические характеристики

Диапазон измерения, ед.pH
Основная погрешность, абсолютное значение,  ед.pH
Температура биообъекта, С
Время автономной регистрации, час
Частота квантования, Гц
Сопряжение с ПК
1…9
0.2
33…42
до 24
0.17
RS232C, USB



Внешний вид иономонитора
Результат обработки


Монитор диагностический функциональный МДФ 20-01

Монитор  предназначен для фотометрической регистрации пульсовой составляющей кровенаполнения органов желудочно-кишечного тракта в послеоперационном периоде, а также оценки кровоснабжения бронхов в ходе проведения оперативного вмешательства.

Основные преимущества

Комплекс оснащается набором    первичных измерительных преобразователей  предназначенных  для обслуживания одного пациента по каналам: каналу регистрации гастроинтестинальной активности, каналу бронхоскопии при определении оптимальной зоны резекции бронхов, прогнозирования состоятельности шва культи бронха, па также  в онкогигнекологии.

Технические характеристики

Длина волны зондирующего воздействия гастроинтестинального канала, нм
Длина волны зондирующего воздействия  бронхоскопического  канала, нм
Длина волны зондирующего воздействия  онкогинекологического   канала, мкм
Интегральная чувствительность к пульсациям кровотока, мм/мм3
Регистрация  фотоплетизмограмм  на диаграммной ленте широной 50 мм, Скорость протяжки мм/с
Диапазон   выдержек таймера  мониторинга гастроинтестинального канала, мин
570…590
760-770
770-800
1 … 5

25
5…30

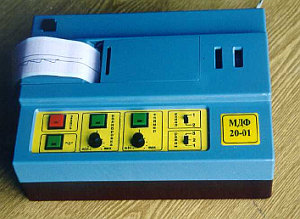

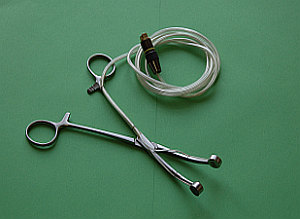

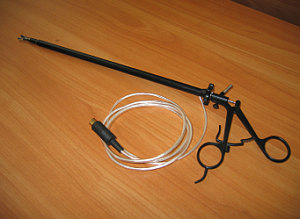

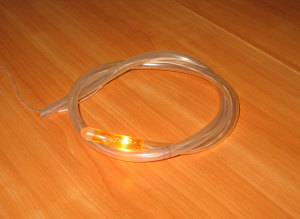

Внешний вид образца монитора и набора инструментов с измерительными преобразователями







Разработка защищена патентами РФ ( положительные решения в патентном отделе)

Руководитель разработки
Бердников А.В. доц.каф.ПИИС, к.т.н
(843)231-03-72, e-mail: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.
